配線の12問これもやっとけ配線設計、電気工事の施工方法をわかりやすく ⑨ ショウウインドウ内工事

今回はショウウインドウ内工事です。

ショウウインドウは、アパレル店舗などでよく見かけますね。

経済産業省の「電技解釈」では、「特殊な配線等の施設」に該当するためか、電気工事士試験での出題頻度はやや下がりますが、世の中では非常によく使われるのでこれも勉強しておきましょう。

難しくありません。
これもしっかり、覚えて得点をゲットしてください。

ショウウインドウ内工事のポイント

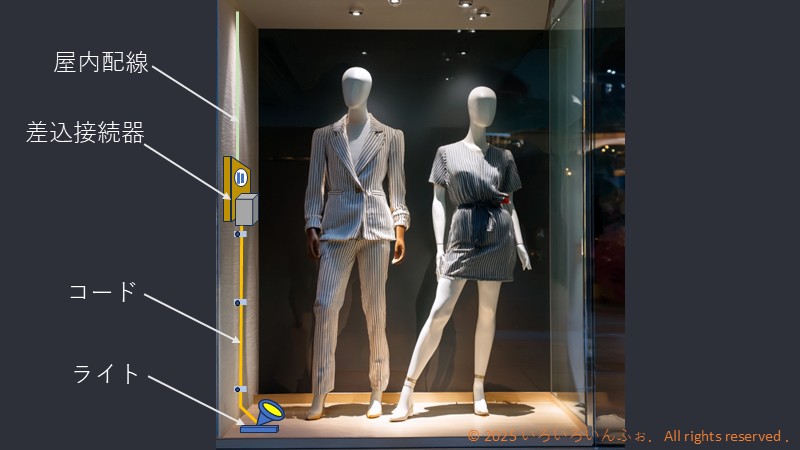

ショウウインドウ内工事のポイントは、練習問題に示す点を守り、低圧屋内配線を「外部から見えやすい箇所に限り」コード又はキャブタイヤケーブルを造営材に接触して施設することができることです。

コードは、移動することが前提で壁などに固定できません。
ヘアードライヤーの「コード」などと言ったりしますよね。

一方、ケーブルは壁などに固定できます。

使用電圧は300V以下で、乾燥した場所に施設し、内部を乾燥した状態で使用することが求められます。

早速、練習問題で覚えていきましょう。

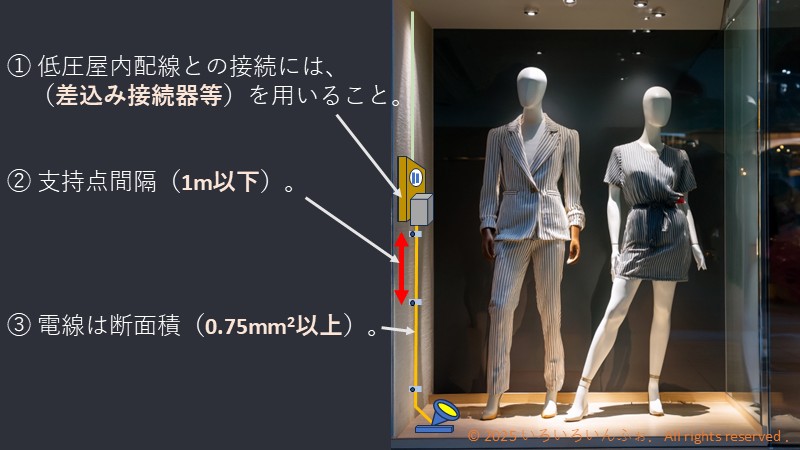

以下の()を埋めよ。

正解は、この行をクリック

覚えてもらうように、何度も掲載しますね。

今回は、ショウウインドウ内工事を取り上げました。

電気工事士試験で、コードを造営材に接触して施設することができる工事は、この工事くらいです。

では、頑張ってくださいね。

参考URL
1) 電気設備の技術基準の解釈（電技解釈）、経済産業省大臣官房技術総括・保安審議官、https://www.meti.go.jp/
（最新版は、HP内検索でpdfファイルを検索してください）
