配線の12問これもやっとけ金属線ぴ（工事）とは？配線設計、電気工事の施工方法をわかりやすく ⑥ 金属線ぴ工事

電気工事の6つ目は、金属線ぴ工事です。

線ぴは漢字で「線樋ぴ」と書き、線を入れる樋といという意味です。

樋は、屋根に付いている雨樋どいなどに使う言葉で中に何かを通す物という意味です。

似たものに「ダクト」がありますが、ダクトの方が大型です。

金属線ぴには、1種と2種がありますが、よく目にするのは2種です。

「な～んだ、金属線ぴ2種ってこれかぁ～」と思われるのではないでしょうか。

難しくありません。
これも覚えて得点をゲットしましょう。

金属線ぴ、金属線ぴ工事とは

電線を通す物には、プラスチック製の物もあります。

しかし電気工事士の試験では、よりしっかりした「金属線ぴ」が出題されます。

なぜかと言うと、金属製なので漏電すると人が感電する恐れがあり、感電しないよう接地工事が必要になるからです。

人身に関わることなので、資格を持った電気工事士が工事をしなければならないというわけです。

さて、金属線ぴには１種と２種があります。

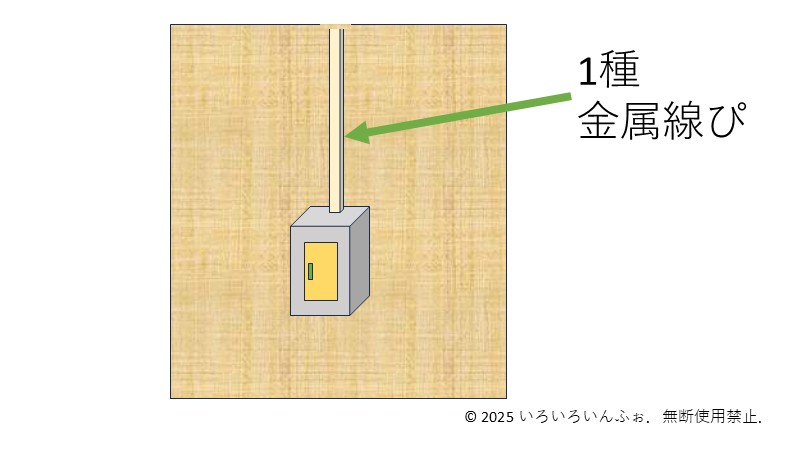

まず、１種金属線ぴです。

上のイラストは金属製のつもりで描いています。

よくプラスチック製の物も見かけますよね。

あれは「モール」と呼ばれます。

大きな違いは、接地工事まで必要かどうかです。

見た目を良くするだけならモールで十分です。

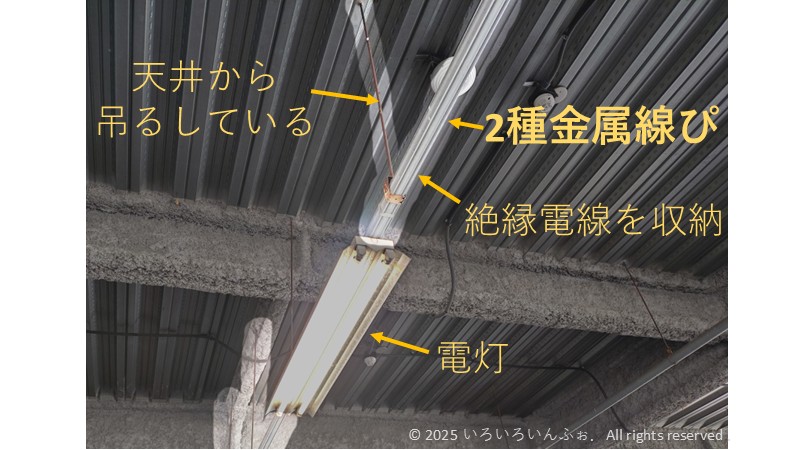

次に、２種金属線ぴです。

これも立体駐車場などでよく見ますよね。

ぜんぜん違う物に見えますが、外装が金属なので、どちらも接地工事が必要という意味で仲間です。

これらを工事するのが、「金属線ぴ工事」です。

早速、練習問題で覚えていきましょう。

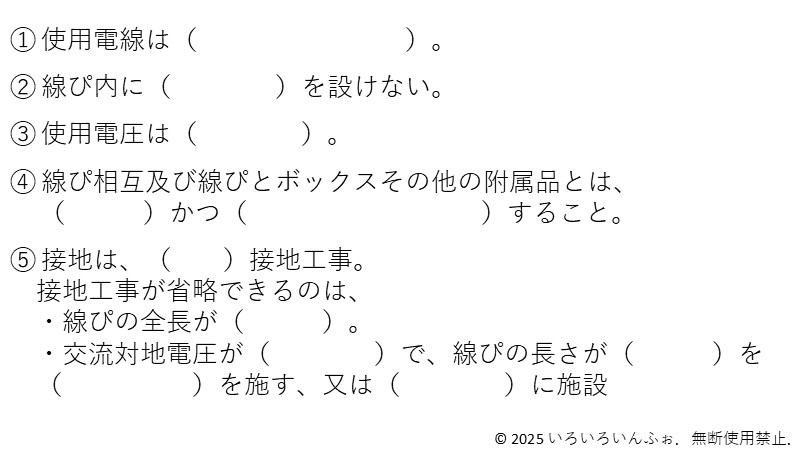

以下の()を埋めよ。

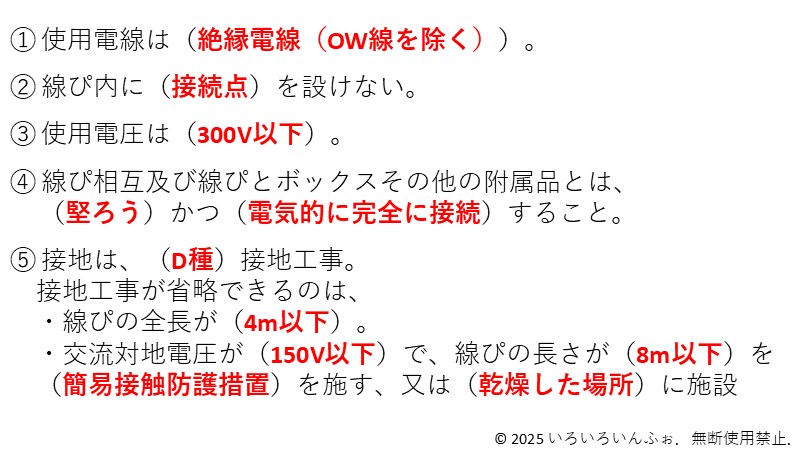

正解は、この行をクリック

覚えてもらうように、何度も掲載しますね。

今回は、金属線ぴ工事を取り上げました。

電線管工事などと共通の部分もあるので、比較しながら覚えましょう。

では、頑張ってくださいね。

参考URL
1) 電気設備の技術基準の解釈（電技解釈）、経済産業省大臣官房技術総括・保安審議官、https://www.meti.go.jp/
（最新版は、HP内検索でpdfファイルを検索してください）
