配線の12問これもやっとけ配線設計、電気工事の施工方法をわかりやすく ⑦ 金属ダクト工事

電気工事の7つ目は、金属ダクト工事です。

金属ダクトは、幅が5cmを超えてきますが、線ぴは、金属ダクトより小型です。

金属ダクトは、線ぴよりたくさんの電線を通す物です。

これも、電気工事士の試験でよく出題されます。

難しくありません。
これもしっかり、覚えて得点をゲットしてください。

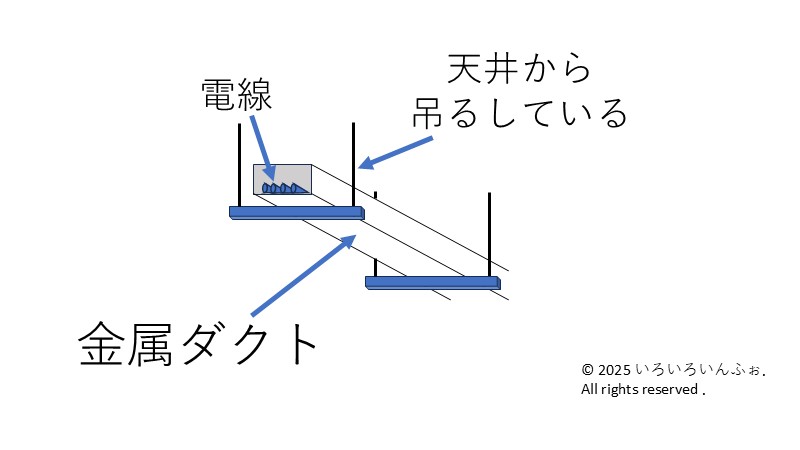

金属ダクトとは

金属ダクトは、たくさんの電線を通す物なので、けっこうごついです。

電線は銅線の塊なので、本数が多くなってくると、重量がばかにならなくなるからです。

早速、練習問題で覚えていきましょう。

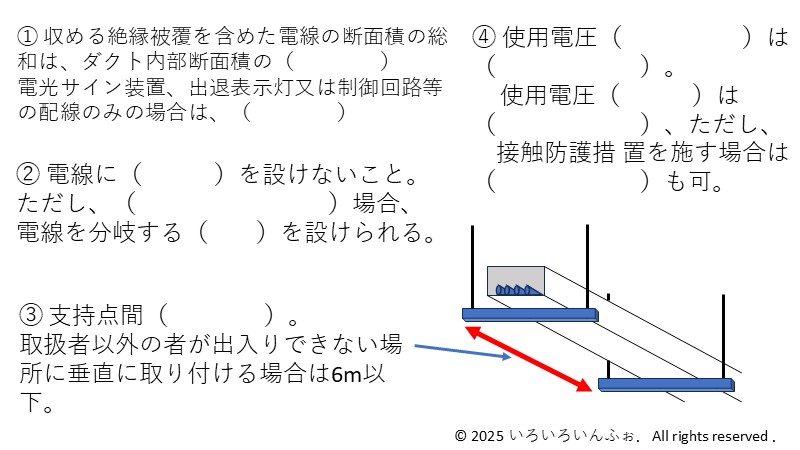

以下の()を埋めよ。

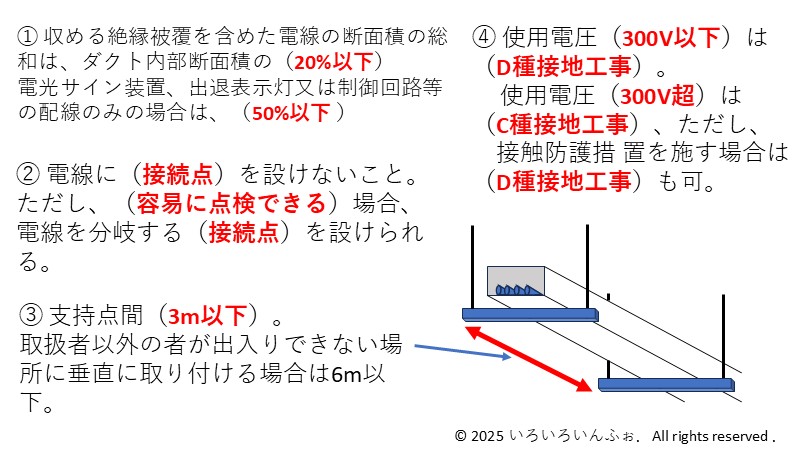

正解は、この行をクリック

覚えてもらうように、何度も掲載しますね。

今回は、金属ダクト工事を取り上げました。

収める電線の断面積とダクトの内部断面積が特殊でしたが、その他は金属電線管などと共通することもあるので、比較しながら覚えると良いと思います。

では、頑張ってくださいね。

参考URL
1) 電気設備の技術基準の解釈（電技解釈）、経済産業省大臣官房技術総括・保安審議官、https://www.meti.go.jp/
（最新版は、HP内検索でpdfファイルを検索してください）
